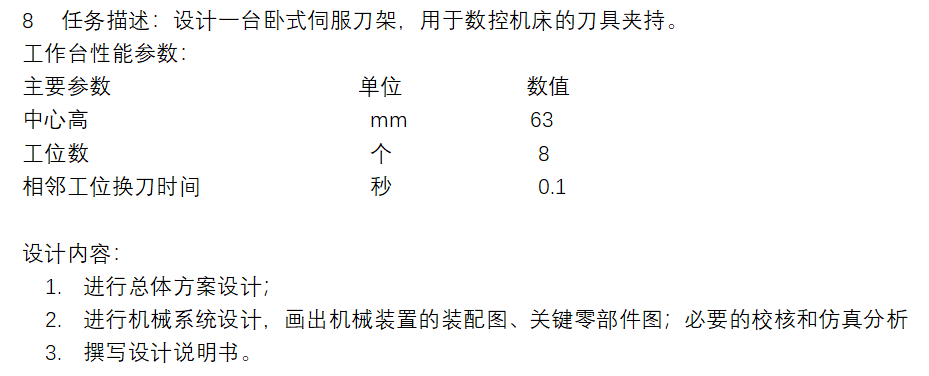

这是一个关于「直驱伺服数控刀架」的完整设计记录——从最初连"伺服"是什么都说不清楚，到最终拿着装配图和PPT站在答辩台上。项目目标：8工位、中心高63mm、0.1秒换刀、4个动力刀位。

如果你也在做机械设计类的项目，这篇文章或许能让你少走一些弯路。

项目要做什么

前期知识的学习

伺服刀架属于中高档数控刀架·，可以完成刀盘的转位、定位、锁紧以及选刀控制

常见的伺服刀架系统：

数控系统+刀架控制器+伺服驱动器+伺服电动机
数控系统+伺服驱动器+伺服电动机

数控刀架伺服系统趋向于第二种系统

总体方案设计需要写很多部分：

直驱电机的选型
分度转位装置的设计
定位装置方案选择
松开和刹紧方案的选择
刀盘的选择

设计说明书是要涉及一些系统参数的计算的，可以参考一下机械制造与设计2的设计说明书

学习记录

260416

所以，“伺服”强调的是控制方式（闭环、精确跟随），而不是具体某一种电机类型

伺服的核心是“闭环控制”，不是“电机长相”或“有无减速器”

直驱式伺服电机采用的是力矩电动机吗？

是的。 在直驱应用中，所采用的伺服电机就是专门设计的力矩电动机（Torque Motor），它是伺服电机家族中的一个分支，针对低速大扭矩直驱场景优化。

这还是伺服刀架？何谓伺服？

仍然是伺服刀架，而且是更高级的伺服刀架。
“伺服”指的是闭环控制、精确跟随指令的能力。直驱力矩电机配合高分辨率编码器和驱动器，完全满足这一定义，且性能优于传统蜗轮蜗杆伺服刀架。

“本刀架采用直驱伺服技术，以力矩电动机为执行元件，取消了传统蜗轮蜗杆传动。电机转子直接与刀盘轴固联，定子安装于箱体，后端装有高分辨率圆光栅编码器，构成全闭环位置伺服系统。该方案实现了零传动间隙、毫秒级动态响应、微弧度级定位精度，属于高性能伺服刀架的先进形式。”

实现0.1s换刀的关键技术路径（给你设计建议）

驱动：优先考虑力矩电机直驱（无减速机构），或大扭矩伺服 + 零背隙联轴器。
锁紧：端齿盘（96~108齿） + 多片碟簧常锁紧 + 高速液压松开（活塞行程2~3mm）。
支撑：交叉滚子轴承或三列滚柱轴承（高刚度、低摩擦）。
轻量化：刀盘采用铝合金，优化结构去除多余材料。
仿真验证：必须用ADAMS做运动学/动力学仿真，验证转位时间；用ANSYS做刚度与模态分析。

绪论

直驱伺服数控刀架的方案研究

直驱伺服数控刀架的松开与锁紧技术

直驱伺服数控刀架的转位控制技术

以下是为你整理的“直驱式伺服刀架”（Direct-Drive Servo Tool Turret）相关专利和论文资源（基于最新公开专利数据库和学术文献，2026年4月数据）。

我优先筛选了直驱（力矩电机或伺服电机直接驱动，无蜗轮蜗杆）、卧式布局、端齿盘锁紧、带动力刀位的相关成果，与你的设计（8工位、中心高63mm、0.1s换刀）高度匹配。

1. 推荐专利（最有参考价值，附图详细，可直接用于结构参考）

专利号	标题	核心技术特点（对你最有用）	公开/授权时间	获取方式（推荐）	推荐指数
CN102240917B	直驱式伺服刀架	力矩电机直驱刀盘 + 端齿盘锁紧 + 液压松开，无任何中间传动链	2011-11-16	Google Patents（含完整结构图）	★★★★★
CN202162600U	直驱式伺服刀架	实用新型，结构更简单，直驱+端齿盘，适合紧凑型刀架	2011-07-14	Google Patents	★★★★☆
CN219293391U	一种卧式伺服刀塔刀架	卧式布局、直驱伺服、端齿盘+碟簧锁紧，空间紧凑	2023	Google Patents	★★★★★
CN103846460B	伺服直驱换刀式机床刀架	伺服直驱滑块式结构，可参考动力刀位传动方式	2014	Google Patents	★★★★
CN203791643U	伺服直驱换刀式机床刀架	实用新型版，伺服直驱+直线导轨，结构清晰	2014	Google Patents	★★★★

最推荐的两篇：

CN102240917B：最早也是最经典的直驱式伺服刀架专利，详细描述了力矩电机直驱、端齿盘锁紧、液压控制等核心结构，附图清晰，是你设计的最佳参考。
CN219293391U：近期卧式专用专利，更接近你的紧凑型（中心高限制）需求。

下载建议：直接在 Google Patents 搜索专利号，即可免费下载PDF（含全部说明书、权利要求书和结构图）。

2. 推荐论文（理论分析 + 设计计算参考）

《直驱刀架的开发与技术应用》（边辉等，2020，《金属加工（冷加工）》）
- 重点：力矩电机直驱刀架的结构、端齿盘设计、锁紧机构、精度控制。
- 适合你了解直驱方案的优势和实际开发经验。
《伺服直驱换刀式机床刀架的设计与研究》（多篇相关学位论文，可在CNKI搜索）
- 重点：直驱方案的动态响应、惯量匹配、0.1s级换刀时间实现方法。
《基于直驱技术的数控刀架控制系统研究》（东北大学等机构论文）
- 重点：力矩电机直驱控制策略、定位精度、锁紧可靠性。

这些论文大多可在 CNKI（中国知网）或 Google Scholar 免费/付费下载。

3. 实际产品参考（可作为你的对标案例）

台湾联奇（Lianqi）T46L系列：中心高63mm、8工位、直驱+端齿盘、换刀时间0.1s级别，已有成熟产品。
意大利Duplomatic SM(A)系列：直驱伺服动力刀架，结构非常接近你的方案。
德国Sauter：部分高速型号也采用直驱+端齿盘。

这些产品的技术参数和结构图可作为设计的重要参考。

260417

DDR 全称 Direct Drive Rotary Motor（直接驱动旋转电机）

前期设计

初步确定刀架主轴的最小直径

42mm

端齿盘的参数选择本次设计刀架根据JB1999机械行业标准采用标准直齿端齿盘

p25

设计要求以及直驱电机型号的选择

活塞的设计

流量的选择

液压缸工作压力选择

轴承的选型

轴承的参数设计（标准件？）

后期校验

ddr直驱电机参数的校验

轴承寿命计算

260419

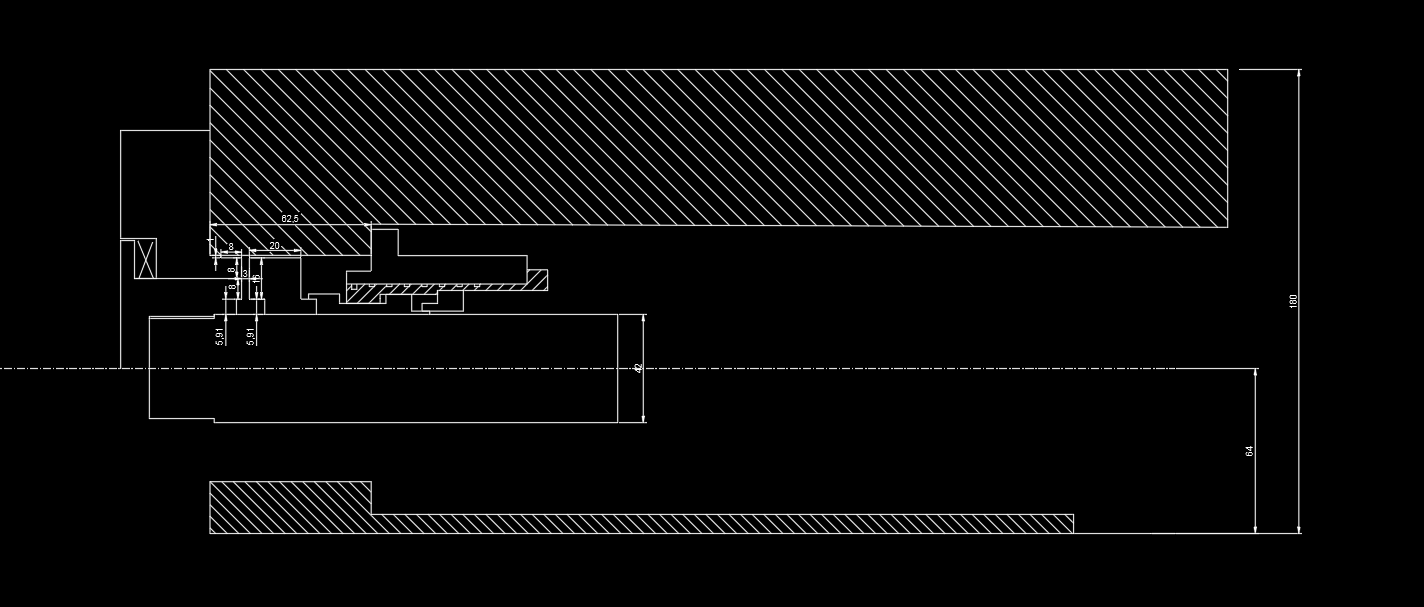

今天完成了部分的装备设计二维装配图的设计，加油！进度很快啊，感觉马上就可以完成装配图的设计，开始画一些关键零部件的零件图了！

初步确定了端齿盘内外径

主轴直径>=42mm

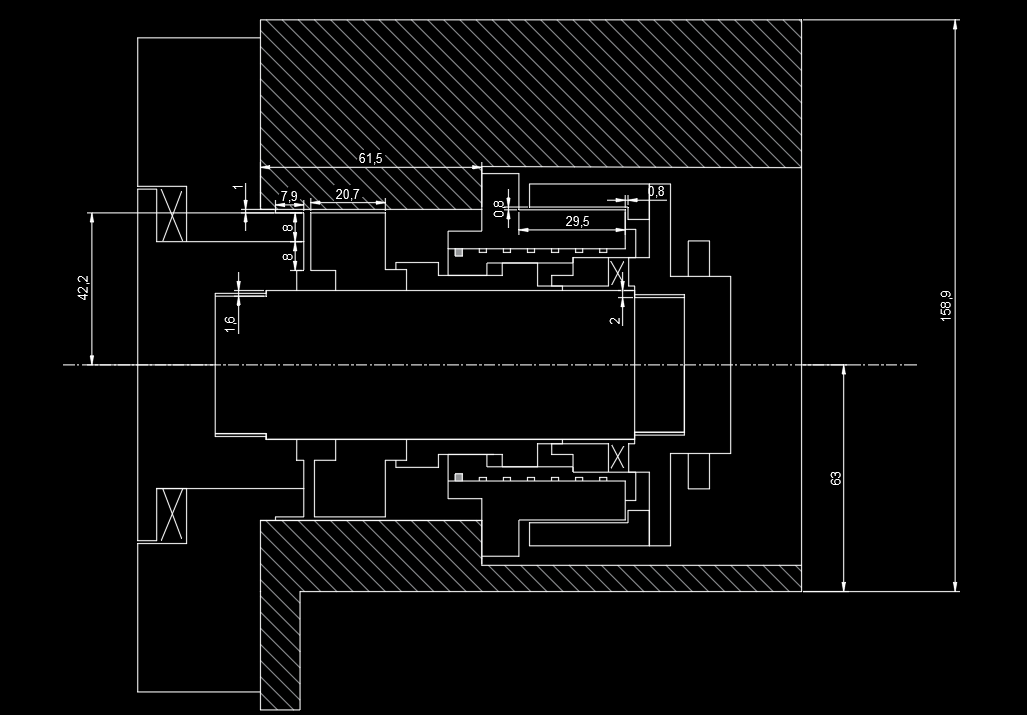

装配图绘制已经完成第一版

260420

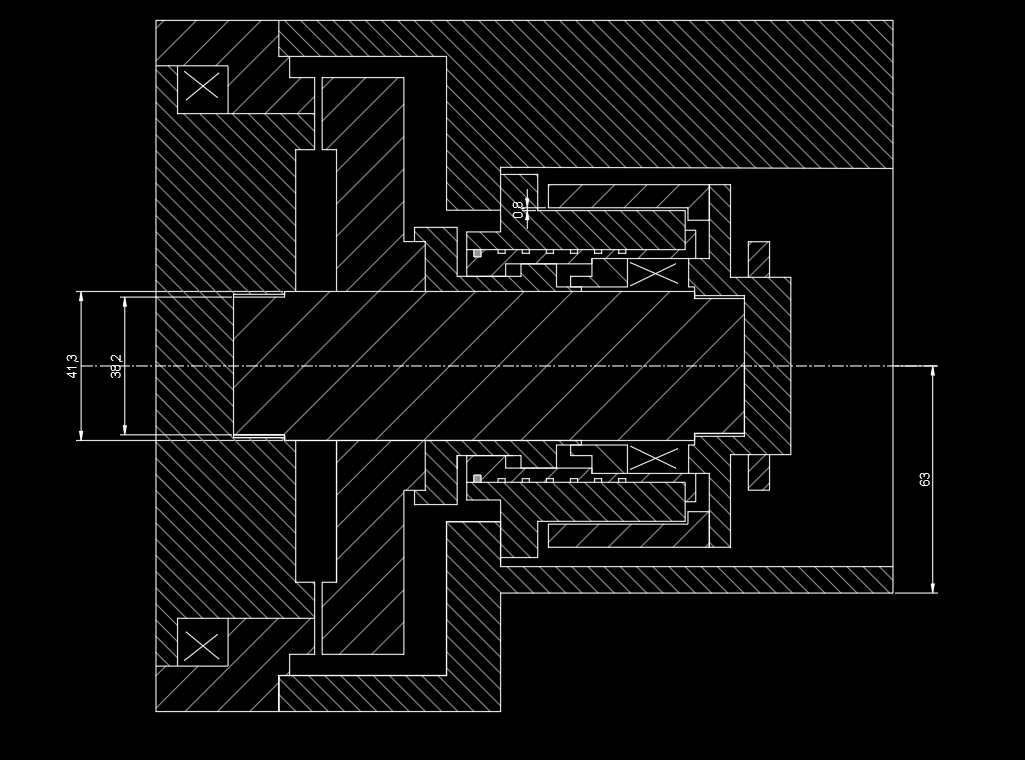

装配图里定子与转子之间那个很小的间隔，叫做气隙（Air Gap），这是力矩电机（DDR电机）设计中一个非常关键的参数。

因为你的中心高只有63mm，空间极其紧张：

气隙设计得越小越好（推荐控制在

0.5~0.8mm），这样可以：
- 提高扭矩密度（在有限空间内输出更大扭矩）
- 降低发热
- 提升动态响应（有利于0.1s换刀）

基本完成了尺寸的设计，但是有很蛋疼的问题，感觉这些数据大部分都很缺少计算的依据

后续的改进方面我认为是轴承、端齿盘部分，要保证有标准的轴承可以装上去

想一想端齿盘有没有必要更改直径，想想轴承的内外圈直径要不要改

更改定齿盘外径为160mm，内径为140mm，动齿盘外径为140mm，内径为120mm

260421

今日开始建模工作

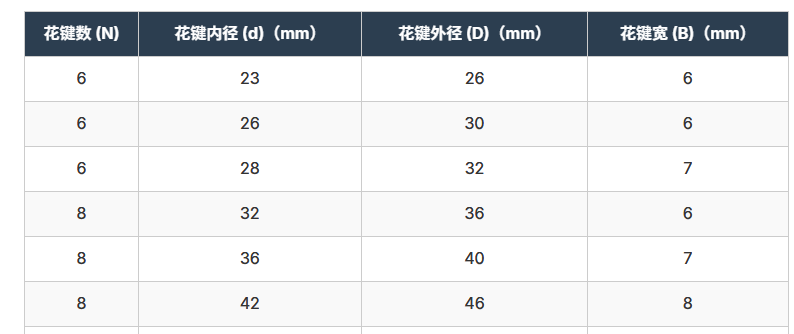

花键的深度那些如何确定？自己凭空想会不会有点偏差？

花键是一个标准化的部分，可以去查手册

在现代卧式伺服刀架中：

动齿盘 ←（矩形花键 + 螺栓）→ 主轴（周向定位 + 轴向固定）
锁紧齿盘 ←（螺栓）→ 液压活塞（轴向移动控制锁紧）

三联齿盘（动齿盘 + 定齿盘 + 锁紧齿盘）通过液压实现分离/啮合

关键设计参数（按重要性排序）：

参数	推荐值（主轴φ42mm）	说明
齿数 z	6齿或 8齿（推荐6齿）	6齿结构简单、强度高，8齿定位更平稳
齿宽 b	8 ~ 10 mm（推荐9 mm）	齿宽越宽，传递扭矩越大
齿高 h	4 ~ 5 mm（推荐4.5 mm）	太深会削弱轴强度，太浅传递扭矩不足
大径 D	42 mm（与主轴直径一致）	通常与主轴外径相同
小径 d	33 ~ 34 mm	小径 = 大径 - 2×齿高
花键长度 L	18 ~ 25 mm（推荐20 mm）	长度太短扭矩不足，太长占用轴向空间
配合公差	H7/js6 或 H7/k6	轻压配合或过渡配合，保证同心度

最推荐规格（直接可用）：

6×42×9×4.5（齿数6、大径42mm、齿宽9mm、齿高4.5mm）
花键长度：20 mm
公差：外花键 js6，内花键 H7

260422

今天进行零件的装配工作，把已经初步建的零件进行装配核验是否存在问题

花键部分尺寸存在干涉，需要再设计，其他部分没有大的干涉问题存在

齿盘的设计这是一个大部头，要搞懂

主辅活塞之间的插销记得加上

260423

[x] 完成端齿盘的建模
[x] 花键细节完善

[x] 主轴的尺寸优化前端加粗一点
[ ] 力矩电机选型完成
[x] 主辅活塞之间的插销记得加上

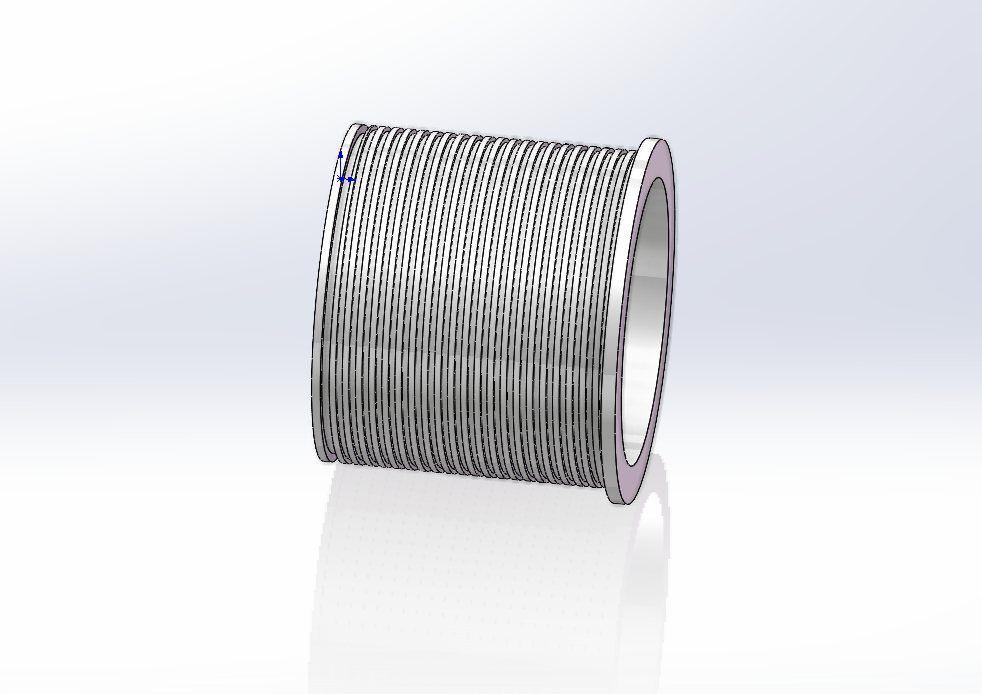

[x] 环形冷却水套记得挖

[ ] 轴承的选择这一部分很难受啊

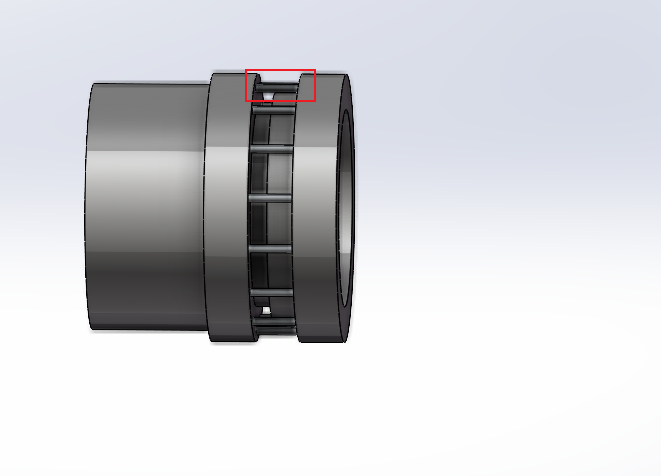

因此，SKF的BTM系列或NSK的150BNR19S系列等高速超精密轴承是值得优先考虑的

恍然大悟，其实可以把电机放到后面去，这样活塞的截面积会更大，明显结构更合理

260424

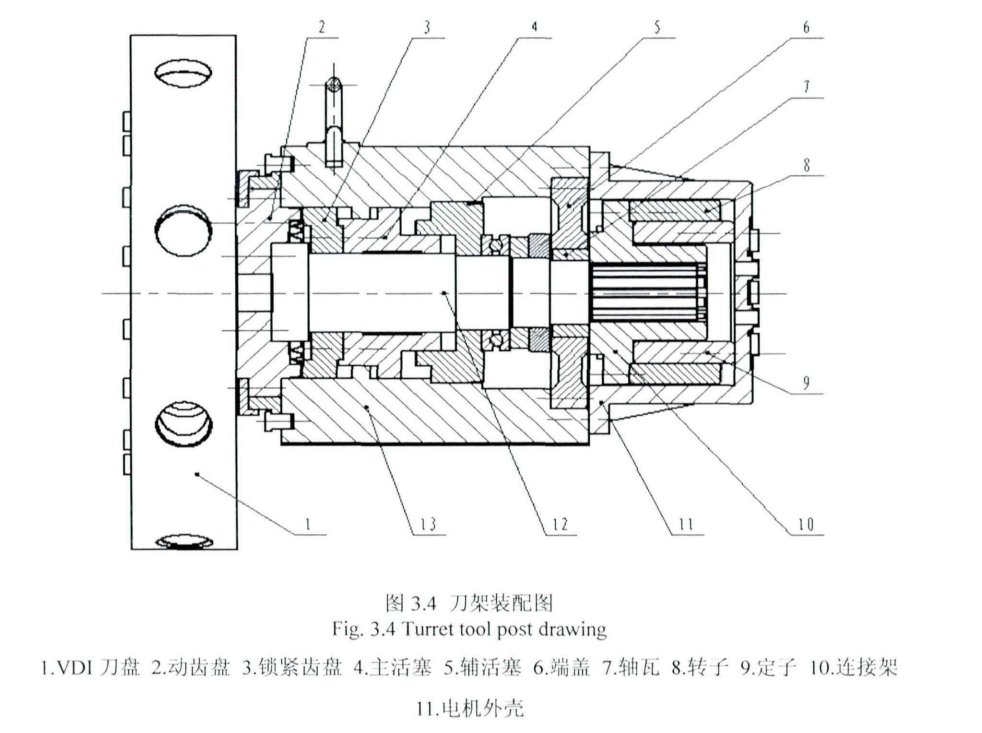

[x] 轴重画
[x] 箱体重画
[x] 主活塞重画
[x] 辅活塞重画
[x] 导入推力球轴承
[x] 绘制端盖
[x] 绘制轴瓦（分离式？一体式？）
[x] 电机外壳绘制
[x] 电机转子定子绘制
[x] 连接架重画

末端的轴径32mm，有点危险其实

花键加长一点数目多一点

260426

260427

[x] 加入了螺丝
[x] 圆角处理

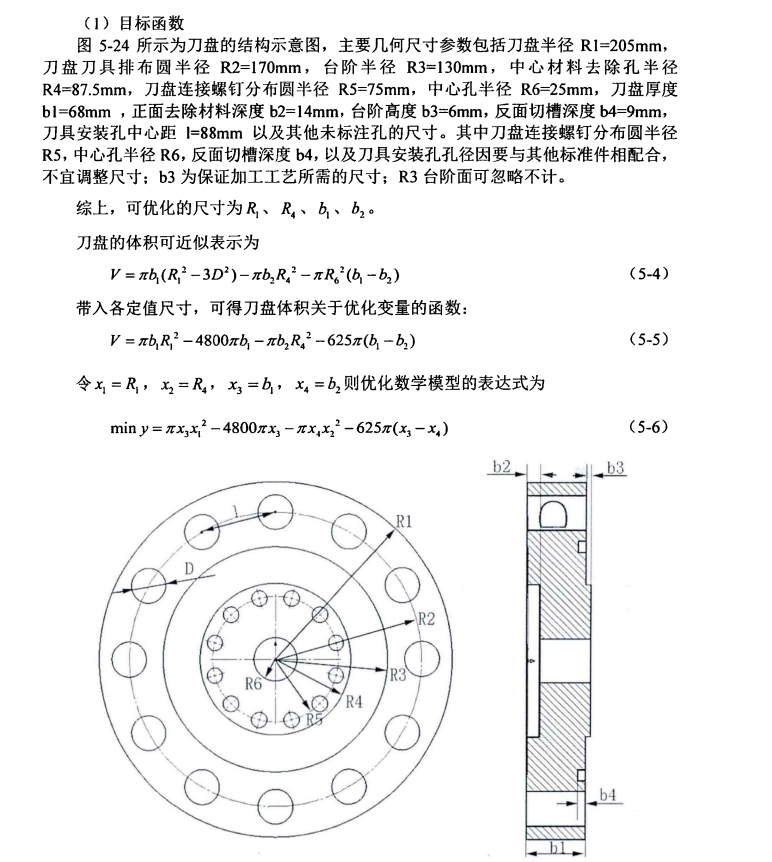

[x] vdi刀盘尺寸优化
[x] 箱体油孔
[ ] 如何实现运动定位？

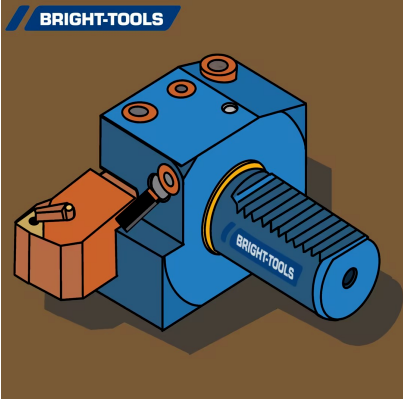

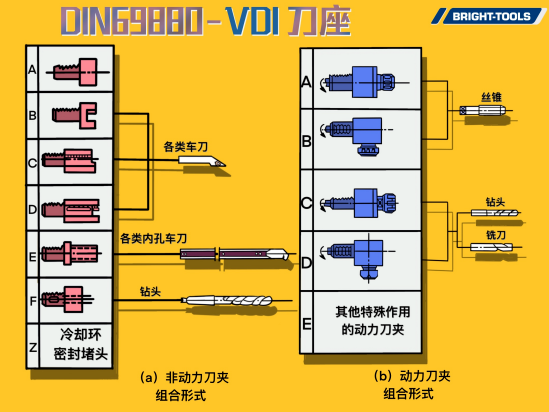

VDI系统的命名规则很直接，系统名末尾的数字（如VDI40、VDI30）就代表了刀座柄部的公称直径（单位mm）。因此，你刀盘上的安装孔直径，必须与所选VDI系统的规格完全对应。

260428

[x] 箱体油孔
[x] 总体方案设计
[ ] 设计校核计算
[ ] 设计说明书
[ ] 仿真拆装动画
[ ] 运动动画
[ ] 装配图
[ ] 关键零件图
[ ] 端齿盘软件仿真应力分析

260511

ppt 15min

第1页：标题页

课题名称、姓名、学号、指导教师、日期

第2-3页：目录

第4-6页：绪论与研究背景

数控刀架的重要性与应用场景
国内外研究现状（传统 vs 直驱）
现有刀架存在的问题（间隙、效率、维护等）
本设计的研究意义与创新点

第7-12页：总体方案设计（核心部分）

7：设计要求与参数（8工位、中心高63mm、0.1s换刀、4个动力刀位）
8：方案对比（蜗轮蜗杆 vs 直驱）
9-10：总体结构组成（驱动系统、三联齿盘锁紧系统、液压系统、支撑系统等）
11：工作原理与换刀流程图（动画推荐）
12：三维装配模型总览

第13-20页：关键部件设计与计算

13：力矩电机（DDR）选型与布置
14-15：三联齿盘设计（尺寸、齿数、外径178mm分析）
16-17：主轴设计与校核（直径42mm计算）
18-19：液压直接锁紧机构设计与计算（活塞、缸筒、锁紧力）
20：轴承与密封选型

第21-24页：仿真分析与验证

21：转动惯量与0.1s换刀时间仿真（ADAMS）
22：刚度与强度有限元分析（ANSYS）
23：模态分析与热变形分析
24：仿真结果总结与优化

第25-26页：结论与展望

主要创新点与成果
存在的问题与改进方向
未来应用前景

第27页：参考文献 第28页：致谢

ppt 5min

第1页：标题页 （标题 + 姓名 + 班级 + 日期）

第2页：研究背景与意义（30秒）

数控刀架的重要性
传统刀架痛点（间隙、效率低、维护难）
本设计目标：中心高63mm、0.1s换刀、8工位（4动力刀位）

第3页：总体方案创新点（45秒）

采用直驱式（力矩电机直接驱动）
三联齿盘 + 液压直接锁紧机构
取消蜗轮蜗杆，实现零背隙

第4-5页：总体结构与工作原理（1分钟）

第4页：总体结构组成（驱动系统、三联齿盘、液压系统、支撑系统）
第5页：换刀工作流程（动画或流程图：松开 → 转位 → 锁紧）

第6-7页：关键设计参数（1分钟）

中心高63mm、刀盘直径220mm、端齿盘外径178mm
主轴最小直径42mm
动齿盘厚度42mm（当前设计）
4个动力刀位（VDI40接口）

第8页：主要计算与校核（45秒）

主轴直径计算
锁紧力计算
转动惯量估算
液压缸参数

第9页：仿真验证（45秒）

运动仿真（0.1s换刀验证）
有限元分析（刚度、强度）
关键结果展示（云图或数据）

第10页：结论与创新点（30秒）

主要创新：直驱 + 三联齿盘液压锁紧
达到的设计指标
存在的问题与展望

总体方案设计

260518

“感谢老师的提问。确实，受限于时间和条件，我们的设计在热变形控制和液压系统的动态刚性上还有待完善。特别是在2026年这个时间节点，我们意识到智能化监测（如刀具磨损感知）是未来刀架的发展趋势，而我们的设计目前主要集中在机械结构的实现上，未来如果能加入数字孪生技术，对刀架的热误差进行实时补偿，产品竞争力会更强。”

经验提炼

回顾整个项目，有几个教训值得记下来：

先调研再动手。 一开始我连”伺服”是什么都不清楚，花了一整天看专利和论文，才搞明白直驱方案的核心优势。如果直接开画，大概率会走弯路。专利（尤其是CN102240917B）是最好的结构参考，比自己空想靠谱得多。
尺寸估算不是丢人的事。 很多初始尺寸确实缺乏计算依据，但工程设计本来就是”先估算、再校核、再迭代”的过程。关键是要在后期逐步补上校核，而不是一直靠感觉。
建模时会发现设计问题。 画装配图时发现花键干涉、活塞截面积太小——这些问题在二维图纸上根本看不出来。三维建模不仅是出图的手段，更是设计验证的工具。
”恍然大悟”时刻来自动手。 把电机从侧面搬到后面，活塞截面积立刻变大，结构更合理——这种灵感只有在反复摆弄模型时才会出现。
答辩准备要诚实。 热变形控制和液压动态刚性确实没做好，与其遮遮掩掩，不如坦诚承认并指出未来的改进方向。老师反而更欣赏这种态度。
知识获取渠道要多元。 不要只依赖AI和学长的PPT，专利数据库、学术论文、商业产品手册都是宝贵的设计参考。
